Laser XN-R-Series | POSIZIONATORE LASER PER L’INDUSTRIA

XN-R-Series

POSIZIONATORE LASER PER L’INDUSTRIA

Per tutti gli utilizzi industriali e specificatamente per l’industria del marmo, del legno e della meccanica.

XN-R-Series

Per tutti gli utilizzi industriali e specificatamente per l’industria del marmo, del legno e della meccanica.

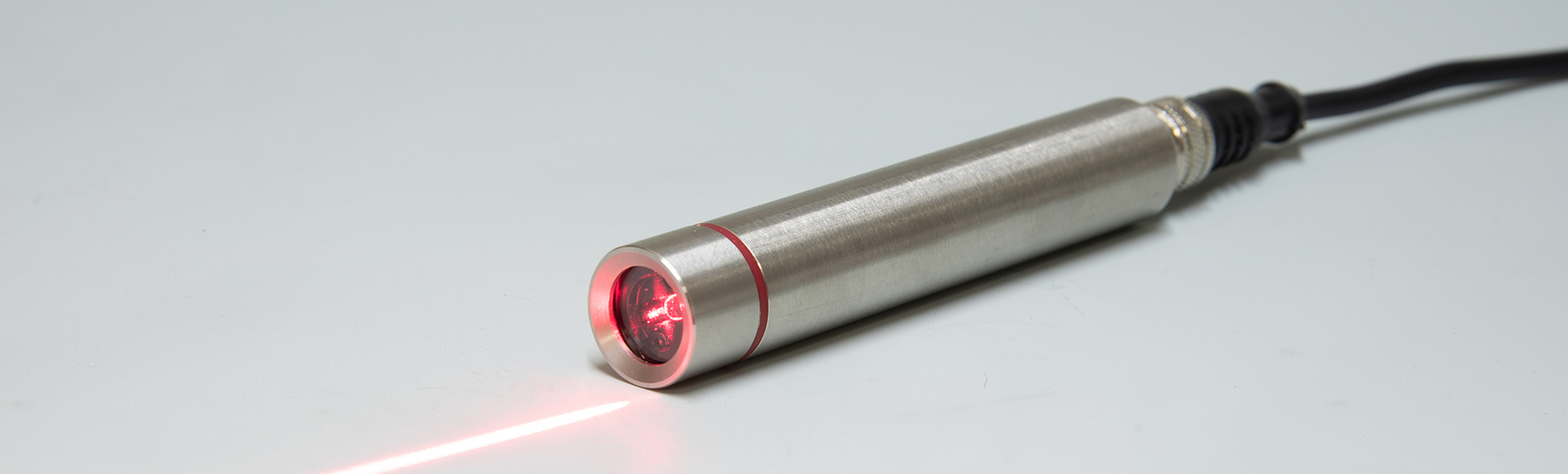

I laser della serie XN Red sono stati progettati e costruiti dopo anni di ricerca e sviluppo per l’uso quotidiano in tutti i tipi di ambienti industriali e specificatamente per l’industrioa del marmo, del legno e della meccanica.

Sono disponibili con potenza laser da 1 fino a 50mW e possono proiettare linee, punti e croci di diverse dimensioni Il corpo in acciaio inossidabile, oltre ad essere altamente resistente a qualsiasi tipo di shock, garantisce una protezione assoluta per il diodo laser, per l’ottica di precisione ed per l’elettronica PCB (IP67).

La serie XN Red è disponibile con diversi tipi di alimentazione che la rendono utilizzabile in tutte le reti a bassa tensione, I circuiti elettronici interni garantiscono un’eccellente protezione contro picchi di tensione o sbalzi improvvisi.

FACILE DA INSTALLARE

PROTEZIONE IP67

RESISTENTE ALLO SHOCK (IK10)

POTENZA LASER 50mW

NO POLARITA'

Dati tecnici

CARATTERISTICHE PRINCIPALI

Corpo: Acciaio INOX AISI316

Proiezione: Linee, Punto e Croce

Water and dust-proof: IP67

Shock-resistant: IK10

Angoli di apertura disponibili per linee: 30°, 40°, 60°, 90°(standard)

Angoli di apertura per croci: 15°,45°

Focale: fissa a specifica del Cliente

CARATTERISTICHE LASER

Tipologia Laser: diodo

Lunghezza d’onda: 650 nm

Colore: Rosso

Divergenza: 0,5mrad

Potenza laser disponibile: da 1 a 50mW

Classe: 1, 2M, 3B

Vita del diodo: 30.000 h

CARATTERISTICHE ELETTRICHE

Voltaggio DC: 12/24 Vdc-5Vdc

Voltaggio AC: 12/24Vac

Reverse polarity protection: SI

Consumo: < 200 mA

Connettore: M12/M 4 pin

TTL Mode: SI

CARATTERISTICHE MECCANICHE

Corpo: Acciaio INOX 316

Water-Dust protection: IP67

Shock resistant: IK10

Dimensioni: Lunghezza 110 mm X Ø 20 mm

Peso: 140 gr.

Condizioni operative: –10°C … +40°C – < 95% UR

Configurazioni disponibili

LASER A LINEA - A PUNTO - A CROCE

LASER LINEA

Potenza Laser	Modello	Laser Safety Class	*Lunghezza linea 90°**
1mW	1XN-R-Line	1	Fino a 1 mt
3mW	3XN-R-Line	1	Fino a 2 mt
5mW	5XN-R-Line	1	Fino a 4 mt
10mW	10XN-R-Line	1	Fino a 6 mt
15mW	15XN-R-Line	2	Fino a 8 mt
20mW	20XN-R-line	2	Fino a 12 mt
30mW	30XN-R-Line	2M	Fino a 15 mt
40mW	40XN-R-Line	2M	Fino a 20 mt
50mW	50XN-R-Line	2M	Fino a 22 mt

LASER a PUNTO

Potenza Laser	Modello	Laser Safety Class
1mW	1XN-R-Point	1
3mW	3XN-R-Point	1
5mW	5XN-R-Point	1
10mW	10XN-R-Point	2M
15mW	15XN-R-Point	2M
20mW	20XN-R-Point	3R
30mW	30XN-R-Point	3R
40mW	40XN-R-Point	3B

LASER a CROCE

Potenza Laser	Modello	Laser Safety Class	*Dimensioni Croce a 1 mt – 15°**
1mW	1XN-R-Cross	1	150 X 150 mm
3mW	3XN-R-Cross	1	150 X 150 mm
5mW	5XN-R-Cross	1	150 X 150 mm
10mW	10XN-R-Cross	2	150 X 150 mm
15mW	15XN-R-Cross	2	150 X 150 mm
20mW	20XN-R-Cross	2	150 X 150 mm
30mW	30XN-R-Cross	2M	150 X 150 mm
40mW	40XN-R-Cross	2M	150 X 150 mm
50mW	50XN-R-Cross	2M	150 X 150 mm
