Laser ML-G-Series | LASER POSIZIONAMENTO ALTA VISIBILITA’

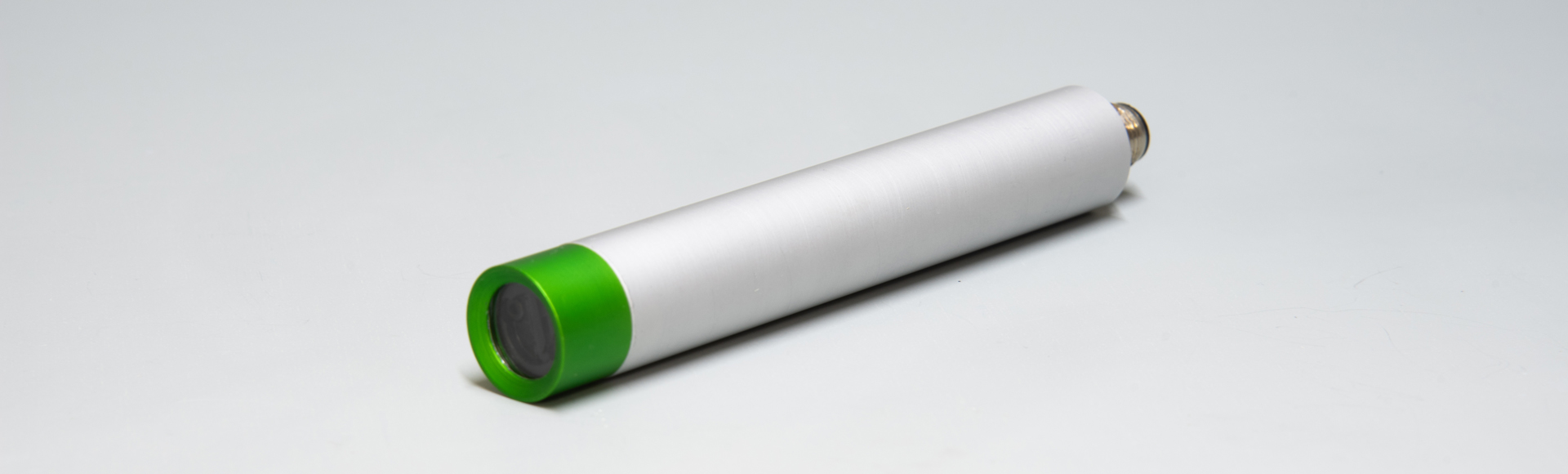

ML-G-Series

LASER POSIZIONAMENTO ALTA VISIBILITA’

I laser più adatti per l’uso industriale dove la luminosità ambientale è estremamente elevata.

ML-G-Series

I laser più adatti per l’uso industriale dove la luminosità ambientale è estremamente elevata.

I laser della Serie ML Green, grazie all’elevata visibilità del diodo laser installato sono gli strumenti più adatti per l’uso su superfici scure e translucide o dove la luminosità ambientale è estremamente elevata.

ML-G è disponibile con potenza laser da 3 a 50 mW e possono proiettare linee, punti e croci di diverse dimensioni secondo le specifiche richieste del Cliente
Il corpo in alluminio anodizzato, altamente resistente a qualsiasi tipo di shock, protegge il diodo laser, i circuiti elettronici e l’ottica con trattamento anti-reflex (IP67).

La tecnologia avanzata utilizzata per produrre i componenti elettronici rende il laser estremamente resistente ai picchi di tensione o alle variazioni di corrente. I vari modelli hanno la possibilità di essere alimentati a 5Vdc – 12/24Vdc/Vac con connettore M12/M oppure con cavo diretto in base alle specifiche esigenze del Cliente.

SERIE ML-LINE-90°
Per tutti i modelli della Serie ML-G-LINE è possibile avere l’uscita del Laser con un angolo a 90°. Questo modello è indicato per applicazioni speciali e dove gli spazi sono estremamente ridotti (Cod.ML-G-LINE-90°).

FACILE DA INSTALLARE

PROTEZIONE IP67

RESISTENTE ALLO SHOCK (IK10)

POTENZA LASER 50mW

NO POLARITA'

Dati tecnici

CARATTERISTICHE PRINCIPALI

Proiezione: Linee, Punti e Croci

Water and dust-proof: IP67

Shock-resistant: IK10

Angoli di apertura disponibili per linee: 30°, 40°, 60°, 90°(standard)

Angoli di apertura per croci: 15°,45°

Focale: fissa a specifica del Cliente

CARATTERISTICHE LASER

Tipologia Laser: diodo

Lunghezza d’onda: 520 nm

Colore: Verde

Divergenza: 0,5mrad

Potenza laser disponibile: da 3 a 50mW

Classe: 1, 2M, 3B

Vita del diodo: 25.000 h

CARATTERISTICHE ELETTRICHE

Voltaggio DC: 12/24 Vdc – 5Vdc (max 10mW)

Voltaggio AC: 12/24Vac

Reverse polarity protection: SI

Consumo: < 200 mA

Connettore: M12/M 4 pin

TTL Mode: SI

CARATTERISTICHE MECCANICHE

Corpo: Alluminio Anodizzato

Water-Dust protection: IP67

Shock resistant: IK10

Dimensioni: Lunghezza 110 mm X Ø 20 mm

Peso: 80 gr.

Condizioni operative: –10°C … +40°C – < 95% UR

Configurazioni disponibili

LASER A LINEA - A PUNTO - A CROCE

LASER a LINEA

Potenza laser	Modello	Laser Safety Class	*Lunghezza Linea 90°**
3mW	3ML-G-Line	1	Fino a 2 mt
5mW	5ML-G-Line	1	Fino a 4 mt
10mW	10ML-G-Line	1	Fino a 6 mt
15mW	15ML-G-Line	2	Fino a 10 mt
20mW	20ML-G-Line	2	Fino a 12 mt
30mW	30ML-G-Line	2M	Fino a 15 mt
40mW	40ML-G-Line	2M	Fino a 18 mt
50mW	50ML-G-Line	3R	Fino a 20 mt

LASER a PUNTO

Potenza Laser	Modello	Laser Safety Class
3mW	3ML-G-Point	1
5mW	5ML-G-Point	1
10mW	10ML-G-Point	2
15mW	15ML-G-Point	2M
20mW	20ML-G-Point	2M
30mW	30ML-G-Point	3R
40mW	40ML-G-Point	3B

LASER A CROCE

Potenza Laser	Modello	Laser Safety Class	*Dimensione croce a 1mt 15°**
3mW	3ML-G-Cross	1	150 X 150 mm
5mW	5ML-G-Cross	1	150 X 150 mm
10mW	10ML-G-Cross	2	150 X 150 mm
15mW	15ML-G-Cross	2	150 X 150 mm
20mW	20ML-G-Cross	2	150 X 150 mm
30mW	30ML-G-Cross	2M	150 X 150 mm
40mW	40ML-G-Cross	2M	150 X 150 mm
50mW	50ML-G-Cross	3R	150 X 150 mm
