ML-R Series
SISTEMI POSIZIONAMENTO LASER
Il Laser più Versatile per la proiezione di linee, croci e punti in ogni tipo di lavorazione
ML-R Series
Il Laser più Versatile per la proiezione di linee, croci e punti in ogni tipo di lavorazione

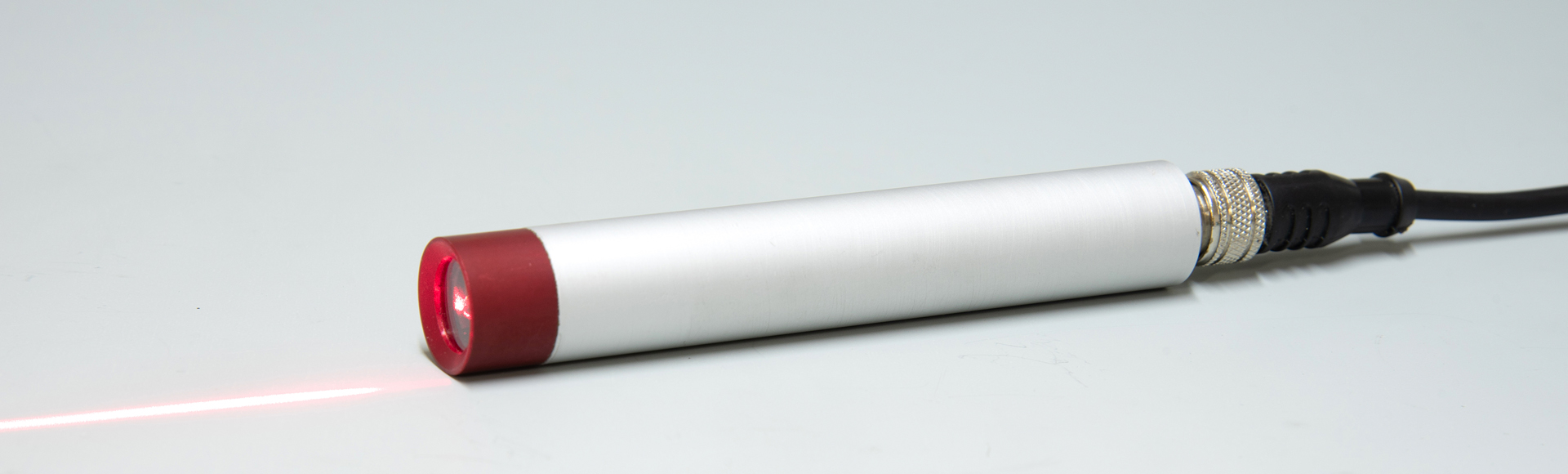

I laser della serie ML-R sono stati progettati e costruiti dopo anni di ricerca e sviluppo per l’uso quotidiano in tutti i tipi di ambienti industriali.
Sono disponibili con potenza di uscita laser da 1 a 50mW e possono proiettare linee, punti e croci di diverse dimensioni. Oltre ad essere altamente resistente a qualsiasi tipo di shock, il corpo in alluminio anodizzato garantisce una protezione assoluta al diodo laser, all’ottica antiriflesso ed all’elettronica (IP67).
La serie ML-Red è disponibile con diversi tipi di alimentazione che la rendono utilizzabile con tutte le reti a bassa tensione. Tutti i modelli sono dotati di protezione elettrica per i picchi di tensione a salvaguardia del diodo laser.
SERIE ML-LINE-90°
Per tutti i modelli della Serie ML-R-LINE è possibile avere l’uscita del Laser con un angolo a 90°. Questo modello è indicato per applicazioni speciali e dove gli spazi sono estremamente ridotti (Cod.ML-R-LINE-90°).
Dati tecnici
|
Proiezione: Linee, Punti e Croci |
|
Water and dust-proof: IP67 |
|
Shock-resistant: IK10 |
|
Angoli di apertura disponibili per linee: 30°, 40°, 60°, 90°(standard) Angoli di apertura per croci: 15°,45° |
|
Focale: fissa a specifica del Cliente |
|
Tipologia Laser: diodo |
|
Lunghezza d’onda: 650 nm |
|
Colore: Rosso |
|
Divergenza: 0,5mrad |
|
Potenza laser disponibile: da 1 a 50mW |
|
Classe: 1, 2M, 3B |
|
Vita del diodo: 30.000 h |
|
Voltaggio DC: 12/24 Vdc – 5Vdc (max 10mW) |
|
Voltaggio AC: 12/24Vac |
|
Reverse polarity protection: SI |
|
Consumo: < 200 mA |
|
Connettore: M12/M 4 pin |
|
TTL Mode: SI |
|
Corpo: Alluminio Anodizzato |
|
Water-Dust protection: IP67 |
|
Shock resistant: IK10 |
|
Dimensioni: Lunghezza 110 mm X Ø 20 mm |
|
Peso: 80 gr. |
|
Condizioni operative: –10°C … +40°C – < 95% UR |
Configurazioni disponibili
LASER a PUNTO
| Potenza Laser | Model0 | Laser Safety Class |
| 1mW | 1ML-R-Point | 1 |
| 3mW | 3ML-R-Point | 1 |
| 5mW | 5ML-R-Point | 1 |
| 10mW | 10ML-R-Point | 2M |
| 15mW | 15ML-R-Point | 2M |
| 20mW | 20ML-R-Point | 3R |
| 30mW | 30ML-R-Point | 3R |
| 40mW | 40ML-R-Point | 3B |
LASER a CROCE
| Potenza Laser | Modello | Laser Safety Class | Dimensioni Croce a 1 mt – *15° |
| 1mW | 1ML-R-Cross | 1 | 150 X 150 mm |
| 3mW | 3ML-R-Cross | 1 | 150 X 150 mm |
| 5mW | 5ML-R-Cross | 1 | 150 X 150 mm |
| 10mW | 10ML-R-Cross | 2 | 150 X 150 mm |
| 15mW | 15ML-R-Cross | 2 | 150 X 150 mm |
| 20mW | 20ML-R-Cross | 2 | 150 X 150 mm |
| 30mW | 30ML-R-Cross | 2M | 150 X 150 mm |
| 40mW | 40ML-R-Cross | 2M | 150 X 150 mm |
| 50mW | 50ML-R-Cross | 2M | 150 x 150 mm |
*Misure con ottica standard. La lunghezza della linea dipende dalla luce ambientale, dalla distanza focale e dall’angolo di proiezione.

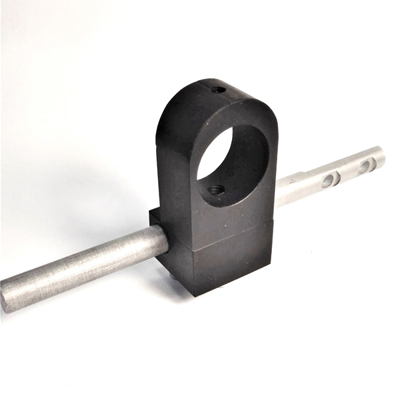

Accessori per ML-R Series
